智能化恒压供水控制系统

系统包括上位机软件（PC端、移动端端）和信息采集控制单元（包含PLC、4G模块、步进电机）；采集的信息包括出水压力、水位传感器，控制信息包括柴油机自动开启、柴油机紧急停机。

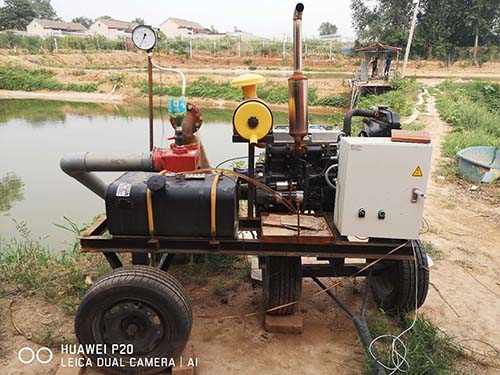

图一

项目功能：

1）出水的恒压控制0~0.6Mpa,信息控制单元可根据软件部分压力的设定自动调节出水压，调压过程渐变，使出水压力与设定压力一致，达到恒压供水。

2）故障诊断停机，水管爆裂（3次采样压力为0）停机；水位传感器感应无水（3次采样值为1，常闭中的开）停机。

3）除远程自控系统外，加装手动控制系统。

4）PC远程控制系统除控制外，还要有中控展示平台，可以一目了然整个系统的运行情况。

6）PC端可以设置权限分配。

7）传输模块，采用4G。

8）通过PC或手机远程控制操作，开关机、调节压力、查看设备状况功能。

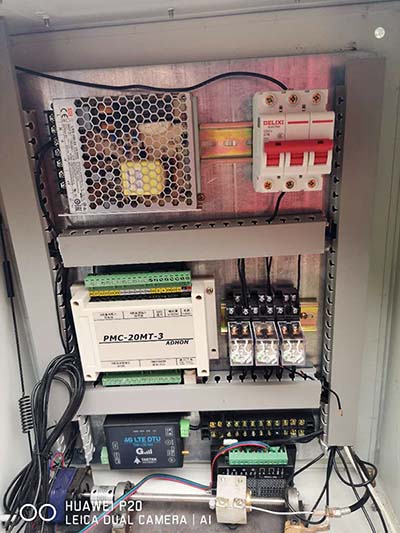

信息采集控制单元

控制箱子500X400X200配电箱；面板按钮（手动自动切换）；总控开关；带485接口的PLC；综保设备；4G透传模块；步进驱动器；步进电机；卷轴装置；进线（三线制压力传感器、两线制水位传感器、两线制DC电源）；出线（三线制紧急停止、开关信号、油门拉线，4G天线）。

图二

软件步骤

每台柴油机上有个二维码（是咱们自己生成发放的），用户一扫，就直接进入登录界面（目的是为了获取使用人的信息，可以不输入密码，用户名也不验证）然后就进入管理界面。

1）app扫码登录，能看到柴油机的参数。

2）通过调节APP上的水压的调节来控制柴油机的油门。

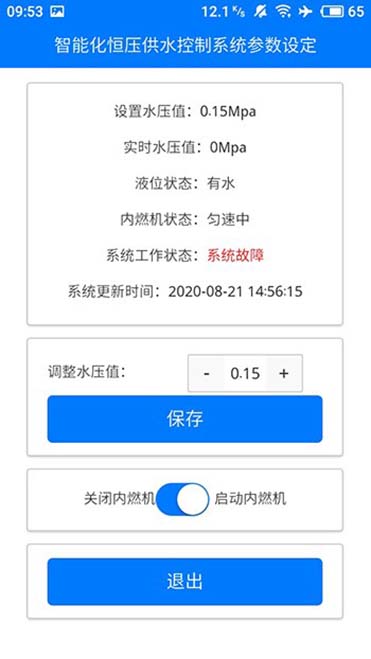

图三 APP界面
