电力用户模拟系统

重要用户数字仿真平台是基于重要负荷供电系统仿真功能的软件平台。可实现对重要电力用户电网的数字仿真，用作对不同电网故障下，开关的保护动作情况、对重要用户负荷的影响范围以及对不同运行方式、不同供电方式下，不同电网故障对不同性质负载的影响情况的模拟，同时通过模拟低压各运行方式，对用户运行人员进行培训，使用户对各运行方式的特点、适用范围有更加直观的了解。

仿真平台具备的基本功能：具备元器件库、导体库及负载库，方便进行各元件的调用，通过调用各元件，能够根据不同用户需求，灵活搭建重要用户供电系统电网模型；能够针对各元器件、导体和负载灵活设置参数项；具备故障设置功能，可以灵活设置各种故障类型。

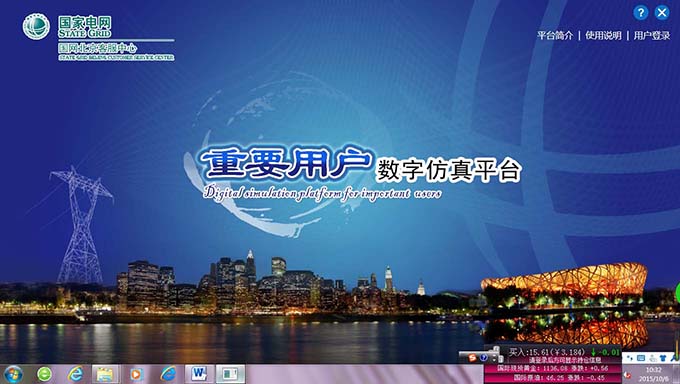

1）点击桌面图标，进入主界面，主界面中设置三个按钮：分别为平台简介、使用说明、用户登录。

图一

2）用户登录进入后，直接进入子界面（演示界面），子界面设有4个按钮：新建系统、系统模拟、系统介绍、负荷说明。

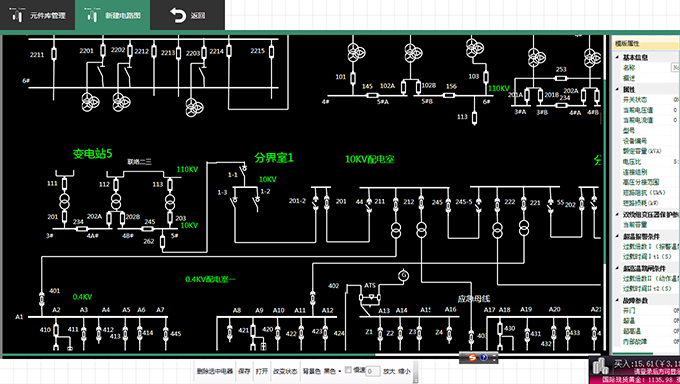

3）点击系统模拟按钮，管理员可以对搭建的系统模型进行编辑、参数设置、故障模拟等；普通用户可以对系统模型进行参数设置、故障模拟。

图二

本平台系统选用典型的重要用户一次供电方案,电压等级从500kV延伸至客户内部0.38kV。用户配电系统模型采用单母线分段接线方式，由双路电源供电，电源分别取自两个变电站。系统低压侧根据负荷特性适当配置了自备应急电源装置。
